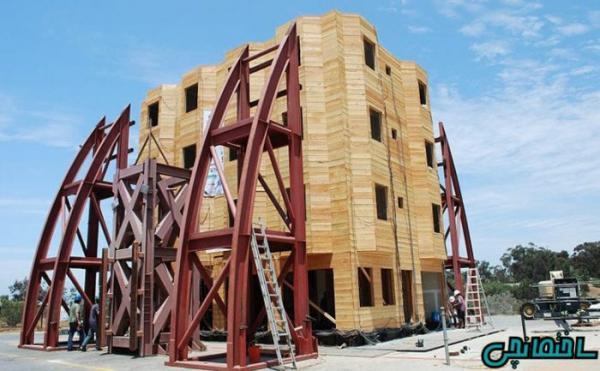

به گزارش وبلاگ مگنار، برای آشنایی با مفهوم انواع قاب ساختمانی که شامل قاب خمشی، قاب خمشی فولادی، قاب ساده و قاب مهاربندی می گردد، در ابتدا باید با سیستم یا سامانه ساختمانی آشنایی پیدا کنید.

امروزه بیشتر سازه ها به صورت اسکلت فلزی یا بتنی ساخته می شوند و در یک تعریف کلی نحوه ترکیب و قرارگیری اجزای باربر مانند تیر و ستون و مهاربندها و هم چنین چگونگی اتصال آن ها می تواند بر چگونگی انتقال بارهای قائم و جانبی تاثیرگذار می باشد. ترکیب تعریف شده با نام سامانه یا سیستم ساختمان شناخته می گردد. با این مقدمه، در ادامه این نوشته از ما با ما همراه باشید تا با انواع قاب ساختمانی آشنا شوید.

سیستم قاب ساده

در سیستمی که کلیه اتصالات در آن به شکل مفصلی بوده و امکان مبادله لنگر وجود ندارد، سیستم قاب ساده گفته می گردد. در سیستم قاب ساده وظیفه تیر و ستون ها انتقال بارهای مرده و زنده می باشد.

قاب خمشی

سیستم قاب خمشی نمونه ای از انواع قاب ساختمانی می باشد که از آن ها برای مقابله با نیروهای جانبی وارد بر سازه هم چون نیروی حاصل از زلزله استفاده می گردد. به طور کلی بارهای قائم وارد بر سازه در سیستم ساختمانی توسط انواع قاب های ساختمانی مهار می گردد.

در این جا وظیفه قاب خمشی ایجاد مقاومت در برابر نیروهای جانبی می باشد. قاب های خمشی به انواع مختلفی تقسیم بندی می شوند که در زیر به آن ها اشاره خواهیم کرد.

• انواع قاب خمشی

قاب خمشی فولادی شامل قاب خمشی معمولی، متوسط و ویژه می گردد که در ادامه به شرح در مورد هر یک از آن ها می پردازیم. در سیستم قاب خمشی از دیوار برشی و مهاربند استفاده نمی گردد و بارهای جانبی به واسطه قاب خمشی مهار می شوند.

استفاده از این سیستم عموما در ساختمان های اداری به چشم می خورد، چرا که در این گونه ساختمان ها احتیاج به فضایی منعطف با کاربری های متنوع می باشد و از آن جایی که استفاده از این سیستم باعث ایجاد فضای آزاد معماری می گردد، برای انجام این کار مناسب می باشد.

قاب خمشی معمولی

از ویژگی های قاب خمشی معمولی می توان به استفاده از جزئیات دقیق در ساخت اجزاء آن اشاره نمود. این جزئیات به اندازه ای است که از ایجاد هرگونه تغییر شکل فرا ارتجاعی اندک در هنگام زلزله جلوگیری به عمل می آورد. استفاده از سیستم قاب خمشی معمولی در مناطقی که احتمال وقوع زلزله در آن پایین می باشد، امکان پذیر می باشد.

قاب خمشی متوسط

قاب خمشی متوسط به آن دسته از انواع قاب های ساختمانی گفته می گردد که می تواند در برابر تغییر شکل های فرا ارتجاعی محدودی از خود مقاومت نشان دهد. از ویژگی های ساختاری این قاب ها می توان به وجود مفصل های پلاستیکی در انتهای تیر و در خارج از قسمت اتصال تیر به ستون اشاره نمود.

این مفاصل پلاستیکی دارای ظرفیت دورانی می باشند. استفاده از سیستم قاب خمشی متوسط در مناطقی که احتمال وقوع زلزله کم یا متوسط می باشد، استفاده می گردد.

قاب خمشی ویژه

قاب های خمشی ویژه به قاب های ساختمانی گفته می گردد، که می توانند تغییر شکل های فرا ارتجاعی قابل ملاحظه ای را تحمل نمایند. از سیستم قاب خمشی ویژه باید در مناطق زلزله خیز استفاده کرد.

تفاوت قاب خمشی و قاب ساده

بدون شک قاب های خمشی و ساده با یکدیگر تفاوت هایی دارند. از جمله اساسی ترین تفاوت های قاب های خمشی و ساده در اتصالات این دو نوع قاب می باشد. در سیستم قاب خمشی از اتصالاتی از نوع صلب و تکیه گاه گیردار استفاده می گردد. در حالی که اتصالات قاب ساده، مفصلی است.

در سیستم قاب ها اتصالات صلب و مفصلی با استفاده از یک دایره توخالی از یکدیگر مجزا می شوند که این دایره تو خالی نشان دهنده اتصال مفصلی می باشد. عظیم ترین تفاوت قاب خمشی و قاب ساده در همین دایره توخالی می باشد.

از دیگر تفاوت های قاب خمشی و قاب ساده می توان به اتصالات بین تیر و ستون اشاره نمود. همان طور می دانید وظیفه سیستم قاب خمشی تحمل بارهای جانبی و وظیفه سیستم قاب ساده تحمل بارهای قائم می باشد. در سیستم یا سامانه ساختمانی تحمل بارهای قائم و جانبی، به سختی جانبی سازه بستگی دارد.

از این رو یکی از تفاوت های سیستم قاب خمشی و ساده در دارا یا عدم دارایی سختی جانبی در نظر گرفته می گردد. در قاب های خمشی که لنگر از تیر به ستون منتقل می گردد قاب دارای سختی جانبی است و اما در قاب ساده که اتصالات مفصلی هستند و لنگری منتقل نمی گردد سیستم سازه ای فاقد سختی جانبی است.

به طور کلی می توان تفاوت سیستم قاب خمشی و ساده را در نوع اتصالات در نظر گرفتT چرا که سختی جانبی قاب، به نوع اتصالات بین تیر و ستون بستگی دارد.

قاب های مهاربندی شده

قاب های مهاربندی شده متشکل از اعضای قائم، افقی و قطری می باشند. اعضای قائم شامل ستون ها، اعضای افقی هم چون تیرها و اعضای قطری شامل مهاربندها می باشند. وظیفه قاب های مهاربندی شده مقابله با نیروهای جانبی بوده و از کج شدن اسکلت ساختمان در هنگام بروز نیروهای جانبی جلوگیری به عمل می آورد.

امکان قرارگیری مهاربندها به دو شکل واگرا و هم گرا وجود دارد. از ویژگی های بادبند همگرا می توان به نزدیک بودن محور اعضای قطری در نقطه ای از تیر یا ستون در محل تقاطعشان اشاره نمود. تفاوت مهاربندهای هم گرا و واگرا نیز در همین نکته می باشد. به گونه ای که در مهاربندهای واگرا امکان عدم عبور قطرها از یک نقطه وجود دارد.

کلام پایانی

ما در این نوشته از ما به بیان جزئیاتی در مورد معرفی انواع قاب ساختمانی و ویژگی های هر کدام پرداختیم. در صورت تمایل می توانید نظرات خود در این زمینه را با ما در میان بگذارید.

سوالات متداول

انواع قاب های ساختمانی کدام اند؟

قاب ساده، قاب خمشی و قاب مهار بندی شده

وظیفه قاب خمشی چیست؟

سیستم قاب خمشی نمونه ای از انواع قاب ساختمانی می باشد که از آن ها برای مقابله با نیروهای جانبی وارد بر سازه هم چون نیروی حاصل از زلزله استفاده می گردد.

به طور کلی بارهای قائم وارد بر سازه در سیستم ساختمانی توسط انواع قاب های ساختمانی مهار می گردد. در این جا وظیفه قاب خمشی ایجاد مقاومت در برابر نیروهای جانبی می باشد.

اصلی ترین تفاوت قاب ساده و قاب خمشی چیست؟

اساسی ترین تفاوت های قاب های خمشی و ساده در اتصالات این دو نوع قاب می باشد. در سیستم قاب خمشی از اتصالاتی از نوع صلب و تکیه گاه گیردار استفاده می گردد. در حالی که اتصالات قاب ساده، مفصلی است.

انواع قاب خمشی کدام اند؟

قاب خمشی معمولی، قاب خمشی متوسط و قاب خمشی ویژه

قاب های مهاربندی شده به چه منظوری در سیستم سازه ای به کار برده می شوند؟

وظیفه قاب های مهاربندی شده مقابله با نیروهای جانبی بوده و از کج شدن اسکلت ساختمان در هنگام اعمال نیروهای جانبی جلوگیری به عمل می آورد.
